絕緣監測儀 400VAC 岸電箱應用技術方案
一、行業背景與項目痛點
在港口、船舶、工業制造等領域，400V AC 中性點不接地（IT）岸電箱系統被廣泛用于為船舶、移動設備或關鍵負載供電。此類系統的核心特點是中性點不接地，允許單相接地故障時短時繼續運行，但需通過絕緣監測實時評估接地風險。
（1）絕緣故障隱患難以及時發現
隱性風險：IT 系統單相接地初期故障電流僅為容性電流（＜10mA），傳統斷路器無法檢測，人工定期用兆歐表檢測間隔長（通常每月一次），無法捕捉實時絕緣劣化（如電纜受潮、老化導致電阻驟降）。
事故擴大風險：若絕緣電阻低于安全閾值（如 50Ω/V 標準的 20kΩ），故障電流增大至危險級別（＞30mA），可能引發電弧放電、設備過熱甚至相間短路，導致港口裝卸中斷、船舶電力系統癱瘓等嚴重事故。
（2）合規性與安全性雙重缺失
國際標準強制要求：IEC 61557-8 明確規定 IT 系統必須安裝絕緣監測裝置，且絕緣電阻需≥50Ω/V（如 400V 系統報警值 20kΩ），未達標將無法通過 CE 認證或船級社檢驗。
人員觸電風險：絕緣失效時設備外殼可能帶接近相電壓（400V）的危險電壓，遠超安全電壓閾值（50V AC），威脅操作人員生命安全。
（3）供電可靠性與運維效率低下
非計劃停電損失：突發絕緣故障可能導致船舶裝卸作業中斷（每小時損失數十萬元），或工業設備停機重啟成本高（如變頻器參數重置、產線調試耗時）。
安裝 QB800 絕緣監測儀是應對上述痛點的核心手段，通過實時在線監測、分級報警聯動及遠程通訊，實現 IT 系統絕緣狀態的 “監測 - 預警 - 保護” 閉環管理，滿足安全、合規與可靠性要求。
二、產品設計方案
核心設計目標
精準監測：按50Ω/V 行業標準設定報警值（20kΩ）與預警值（40kΩ，2 倍安全裕度），適配 400V AC 系統安全要求。
可靠聯動：報警時繼電器切斷主回路，預警時僅傳輸信號，避免誤動作；支持手動復位（自鎖模式）防止電阻波動導致頻繁分合閘。
遠程管控：通過 RS485 通訊與上位機連接，實時上傳絕緣電阻、繼電器狀態等數據，報警時觸發短信通知，實現無人值守場景下的故障快速響應。
三、現場安裝與接線方案
1. 設備安裝要求
安裝環境：安裝于岸電箱內，產品集成壁掛式電箱安放置岸電站
環境溫度 - 20℃~60℃，相對濕度 < 95%（無冷凝），電箱需具備 IP54 防護等級，防止粉塵、雨水侵入。
2. 接線步驟（按端子功能分組）
（1）主回路與接地接線
L1/L2 端子：連接岸電箱 400V AC 輸入相線，采用 2.5mm² 冷壓端子壓接，確保接觸可靠。
PE 端子：通過 4mm² 黃綠雙色線連接電箱接地銅排，接地銅排與箱體金屬外殼直接連接，接地電阻實測 < 4Ω。
（2）控制電源接線
A1/A2 端子：接入 AC 220V 或 DC 24V 控制電源（根據主回路開關控制電壓選擇），線纜截面積≥1.5mm²，紅色 / 藍色線區分火線 / 零線或正負極。
（3）繼電器聯動接線（核心控制回路）

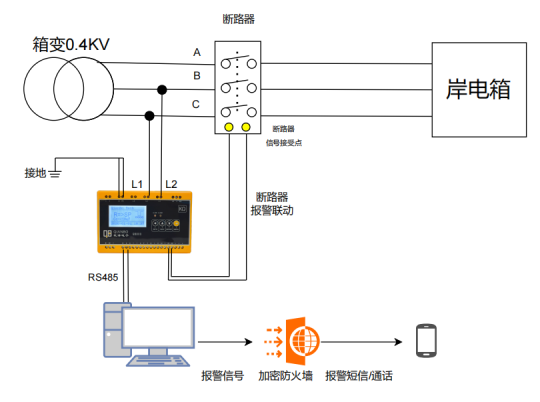

報警 2 端子（21/22）：輸出信號連接分勵脫扣線圈。
接線邏輯：報警時 21/22 端子閉合→分勵線圈得電→主回路開關分閘。
（4）RS485 通訊接線
A/B/G 端子：A/B 端接雙絞屏蔽線（如 RVVP 2×1.0mm²），連接上位機 RS485-USB 轉換器，G 端接地（電箱 PE 端子）。
終端電阻開關（SW）置 ON，啟用 120Ω 終端電阻，降低通訊信號反射干擾。
線纜要求：屏蔽層單端接地，遠離動力線纜（間距≥30cm），通訊距離≤1200 米。
