一、系統概況-項目背景
海上采油平臺供電系統為不接地系統（IT系統），當出現單相接地故障時，并不破壞系統電壓的對稱性，且故障電流值較小，不影響連續供電。但長期運行，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大。然而，傳統絕緣監測設備僅能監測整段母線的絕緣水平，無法定位具體故障回路。例如，渤海某平臺原有設備只能發出報警，需人工逐路斷電排查，導致故障處理時間長達數小時，嚴重影響生產效率。低壓盤系統包含大量負載支路（如 400V 系統L A 段可能有 116 路負載），傳統方法需逐一測試，且可能因設備倒停困難而被迫帶故障運行，增加相間短路風險；且平臺空間狹小、設備密集，且需在帶電狀態下維護，傳統監測設備的檢修需專業人員攜帶工具現場操作，成本高昂。此外，設備故障率高（如傳感器損壞、通信中斷）進一步增加了運維負擔。此外，設備故障率高（如傳感器損壞、通信中斷）進一步增加了運維負擔。因此海上采油平臺低壓盤系統的絕緣監測迫切需要 “精準定位 + 智能分析 + 環境適配” 的綜合解決方案。乾博電子的絕緣監測裝置就能夠很好地解決海上采油平臺低壓盤系統絕緣監測的各種痛點。
某海上采油平臺400V低壓盤絕緣監測及故障定位系統，采用乾博電子絕緣監測裝置，基于低頻交流注入法的低壓絕緣監測與故障定位系統應用，采用疊加自適應的脈沖電壓信號對供電系統進行絕緣監測，在具有較高對地泄漏電容的系統內應用更加穩定、可靠。當出現絕緣接地故障時，可鎖定發生絕緣故障的回路，并在上位機畫面顯示具體回路故障具體情況，設備能及時修復，保證供電系統穩定運行。
海上采油平臺低壓盤系統通常包含：LA段、 LB段、應急段、生活樓、正常照明、應急照明。其中下位系統：每段獨立的IT系統配置了1臺絕緣監測主機（QB600L）、若干臺定位模塊（QIFL12）及低頻電流互感器組成；上位系統：Co-Plat觸摸屏?？杀O(jiān)測各種工頻、變頻傳動系統，交流、直流等復雜工況，在設備回路數上千條的系統中，也能實時保障設備的監測運行。
二、系統設備

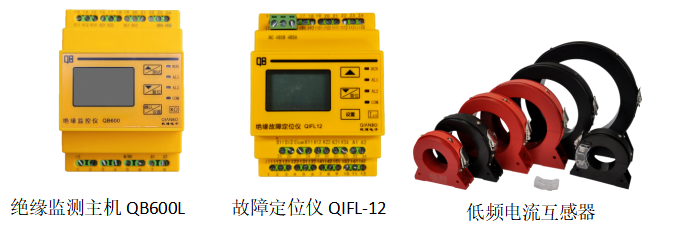

絕緣監測主機（QB600L）、故障定位儀（QIFL12）均為標準的導軌安裝，CT低頻電流互感器采用全屏蔽工藝，可選配開口、閉口式。
QB600L監測主機需要注入絕緣監測信號至IT系統的母排，然后絕緣監測信號通過PE回到監測主機形成回路。CT則是用于接收故障定位電流的裝置，安裝時，負載的三相電源線均要穿過互感器，CT安裝在抽屜柜出線出即可?？刹捎瞄_口式互感器，便于安裝、更換。CT輸出接入到定位模塊對應的通道。

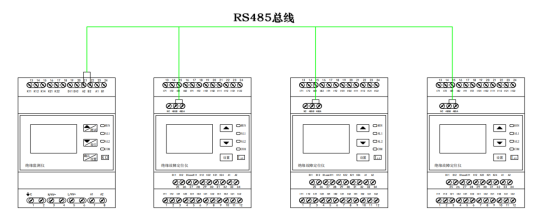

絕緣監測儀QB600L與故障定位儀QIFL12之間是通過RS485總線進行數據交互，系統的數據通過上位系統讀取數據。每個獨立的IT系統配置1臺監測主機、而故障定位儀根據實際需定位負載回路數量決定。
系統設備-監測主機絕緣阻值測量原理
絕緣監測儀QB600L作為系統核心，采用低頻交流測量法測量IT系統的絕緣值，并且在系統產生絕緣故障報警時，對系統注入定位電流以定位故障回路。
低頻交流注入法，是先進的主動式（監測設備主動向IT系統注入電壓信號）測量方法。如右圖所示，監測主機內部信號源”G”發出測量電壓信號UG， UG通過低通濾波器和電壓衰減單元進入IT供電系統，系統產生絕緣故障時，就會產生接地故障電阻R，從而產生電流I，I通過地線回到監測主機，參數計算出接地電阻R的值。
系統設備：監測主機及故障定位原理

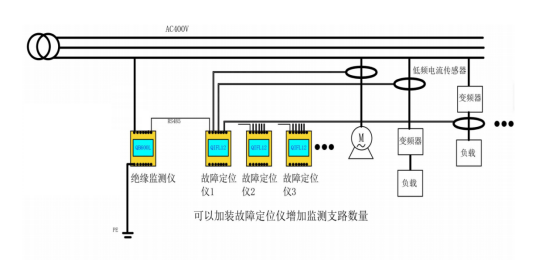

故障定位需要絕緣監測主機、故障定位模塊、CT共同配合完成定位。每個定位模塊有12路CT通道，CT接入到故障定位模塊中對應的通道，故障定位模塊通過RS485總線與監測主機進行數據交互。
當監測主機檢測到系統發生絕緣故障，且觸發報警時，如右圖所示，監測主機會發射一個定位電流至IT系統母排，此電流大部分會通過系統中絕緣阻值最小的回路，通過地線回到監測主機。此時，發生故障的回路上安裝的CT就能檢測到定位電流，反饋至定位模塊，從而實現故障定位。

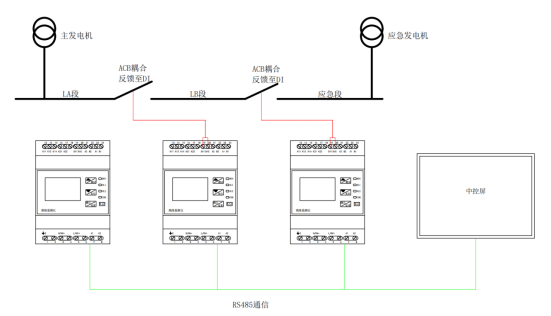

三、系統結構：數據通信結構
上位系統Co-Plat通過Modbus RTU協議讀取QB600L的數據，經過內置芯片運算處理后，將數據實時顯示、存盤。
四、系統成果
1.通過低壓盤絕緣監測及故障定位系統的投用可以：
2.防止因設備絕緣故障導致的任何計劃外的斷電，并可適當?shù)倪M(jìn)行預知性的維修。
3.提高供電系統運行穩定性。
4.減少現場絕緣故障檢測工作量。
5.預知性的維修可以讓工作人員有準備的干活，提高工作的安全性。
6.人體密切接觸設備絕緣故障后跳閘，保證人身安全。
