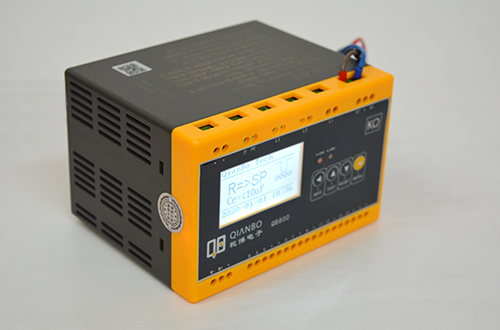

產品介紹：
采用低頻脈沖方波注入法可以可靠地、準確地監視交流、直流、交直流混合IT 系統 （不接地系統）對地的絕緣阻值。由于各種 應用、系統類型、操作條件、變速驅動器的應用，高系統泄漏電容等，測量技術必須能夠滿足不同的要求，以確保優化響應時間和相對不確定性?？梢詮脑O(shè)置菜單中選擇的不同的測量條件，允許對特殊應用測量技術的優化適應。
產品參數如下：
供電電源 85V-265VAC，50Hz
額定功率 約 5W
設備重量 ≤0.6Kg
機械尺寸 135*89
環境溫度 -20℃~60℃
環境濕度 相對濕度<95%
額定絕緣電壓 800VAC
額定沖擊電壓 8kV
污染等級 3
警報 1 響應值 1kΩ~10MΩ
警報 2 響應值 1kΩ~10MΩ
相對不穩定度 士20%
遲滯(1~10kΩ) ±2kΩ
遲滯(10kΩ~10MΩ) 25%
電流/電壓輸出 4mA~20mA(≤500Ω)/0-10V
電流輸出精準度(1k~1MΩ) 士10%，±1kΩ
測量電壓 ≤48V
測量電流 ≤220 μ A
直流內阻 ≥600kΩ
交流阻抗 ≥600kΩ
電氣壽命 12000 次

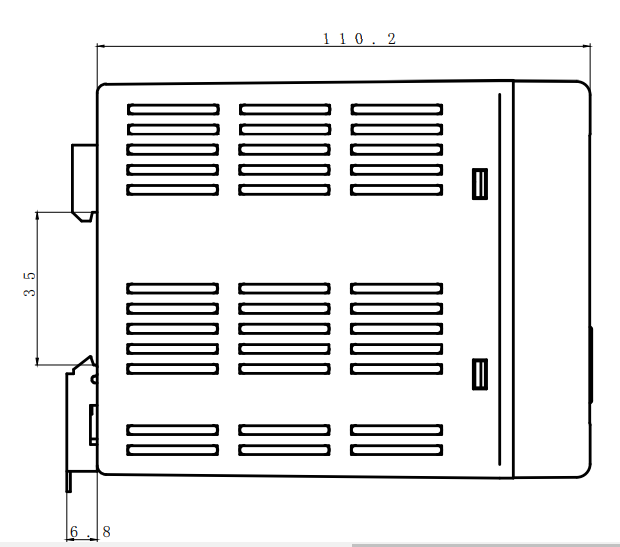

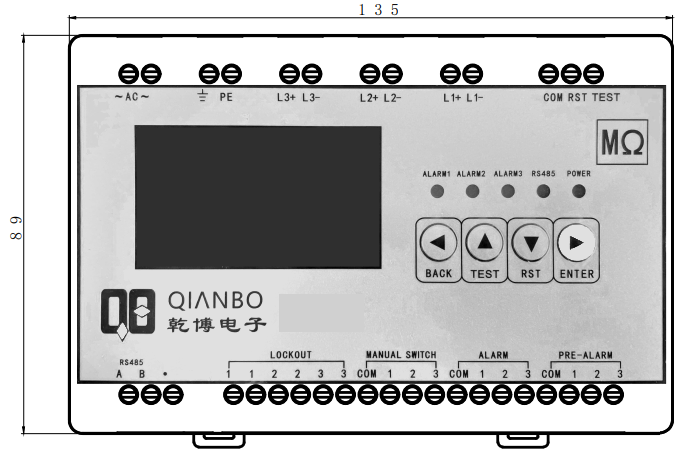

產品尺寸圖如下：

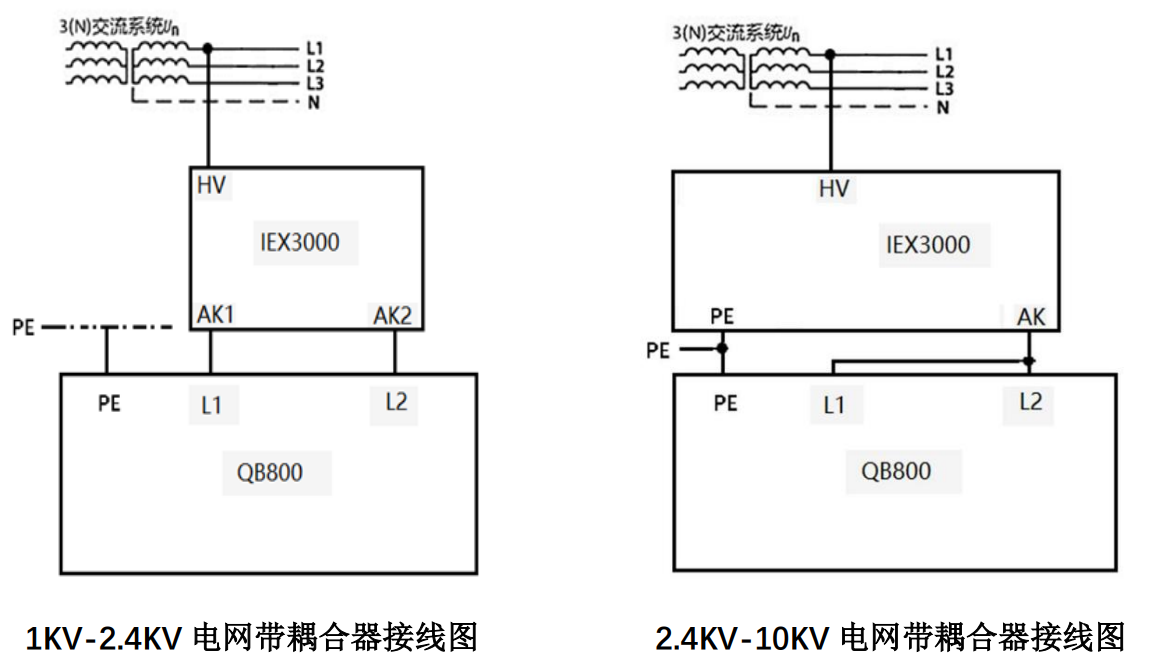

產品連接線如下：

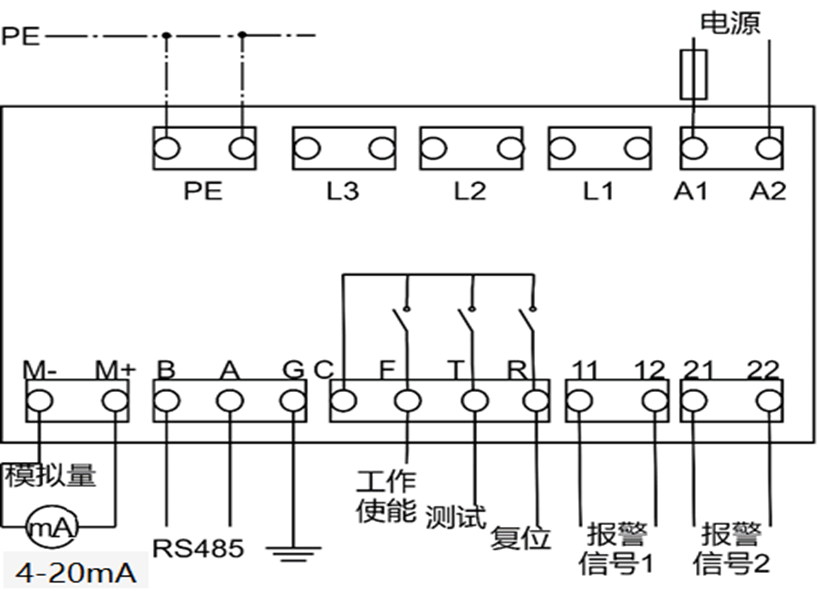

不帶耦合器接線圖
產品應用：產品適用于礦井、石油化工、鋼廠、游輪等其他行業。

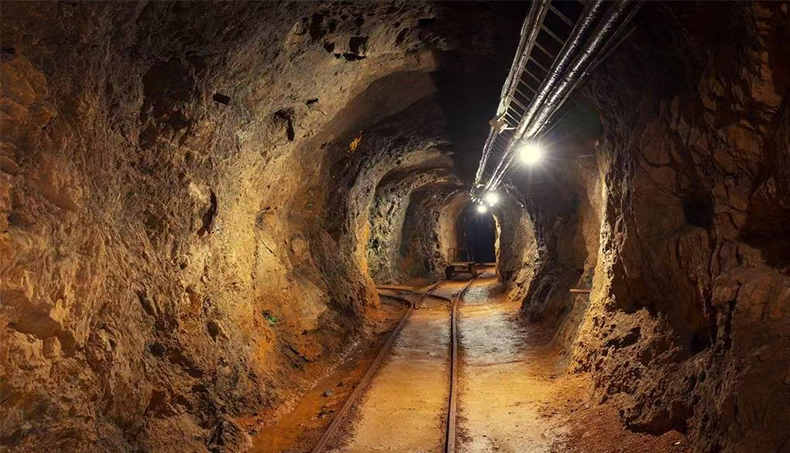

礦井

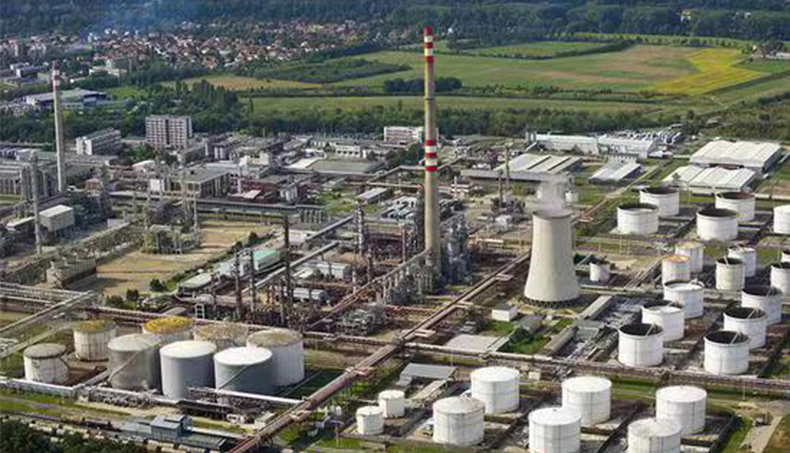

石油化工
鋼廠

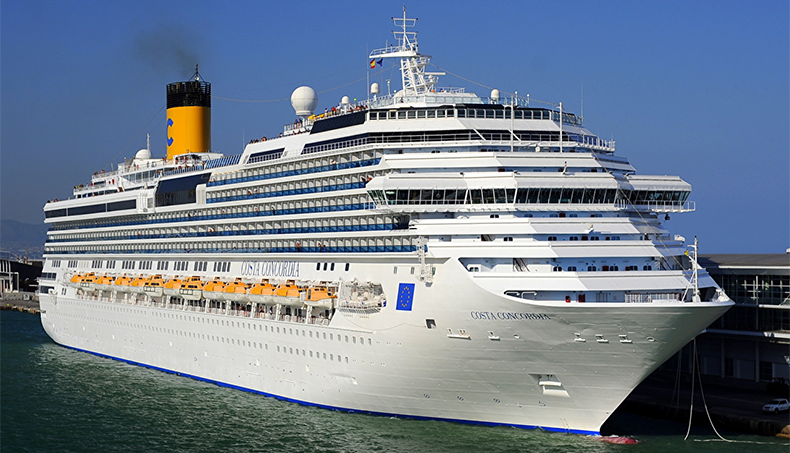

游輪
