產品介紹：
QB600-M型絕緣監測儀采用低頻交流注入法可以可靠地、準確地監視交流、直流、交 直流混合 IT 系統 （不接地系統）對地的絕緣阻值。

產品參數如下：
額定絕緣電壓   AC690V,AC400V
標稱系統電壓 Un    AC/DC 0-400V，AC690
標稱頻率 fn    DC、50Hz、60Hz
報警值 Ranl(報警1)    1...9999 k Ω
報警值 Ran2(報警2)    1...9999 kΩ
相對不確定度 1...5 k Ω/5...200k Ω    士0.5 kΩ/+15 %
R=0,5xR和G=1μF時的響應時間 tan ≤4s
啟動延時(啟動時間)t 0…10 s (0 s)*
響應延時 ton 0…99 s (0 s)*
測量電壓 Um 50 V
直流內阻 Ri   ≥ 120k?
50Hz 的阻抗 Zi  ≥ 120k?
允許的系統泄漏電容 Ce     ≤ 20 μF
測量值的顯示范圍   1 kΩ…20 MΩ

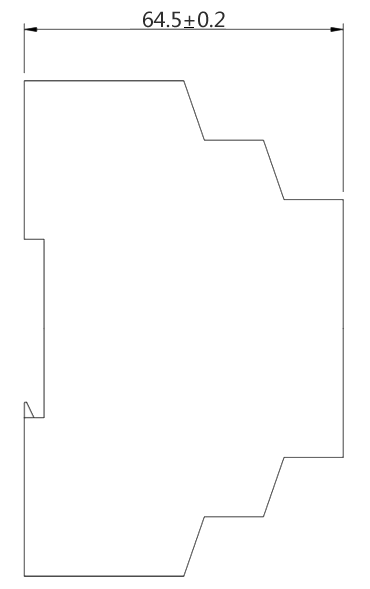

產品尺寸圖：

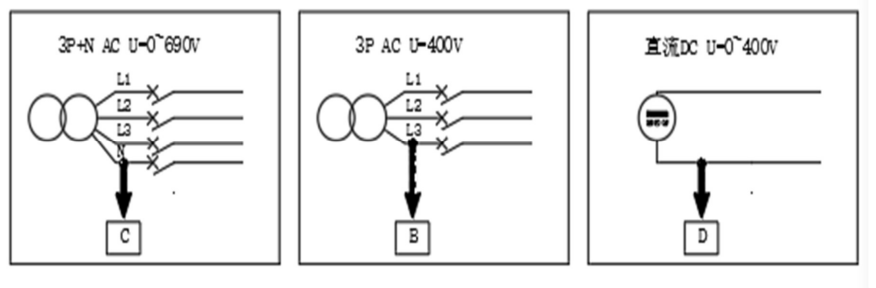

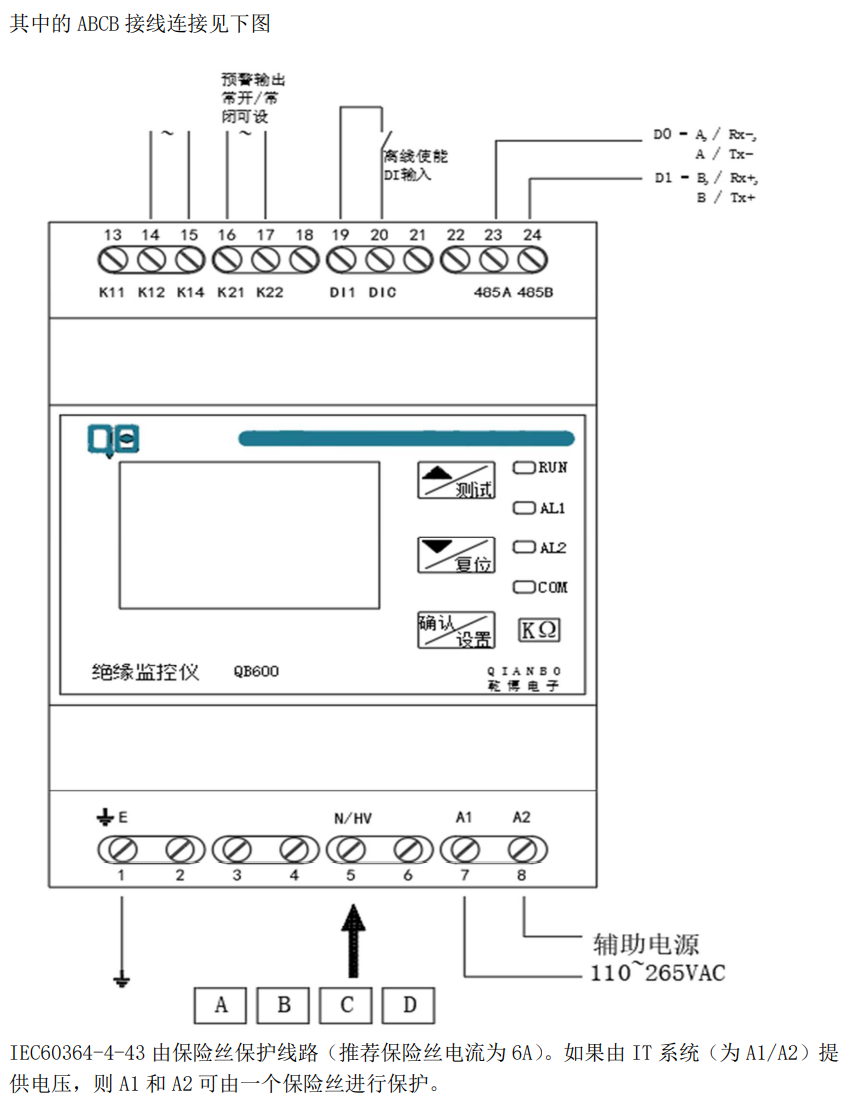

產品連接線如下：

產品應用：
產品適用于鋼廠、光伏逆變器 、礦業機械、電氣設備 、電動汽車充電裝置 、UPS 供電系統 、通信行業直流供電系統 、任何交、直流未接地系統 。

鋼廠

礦井

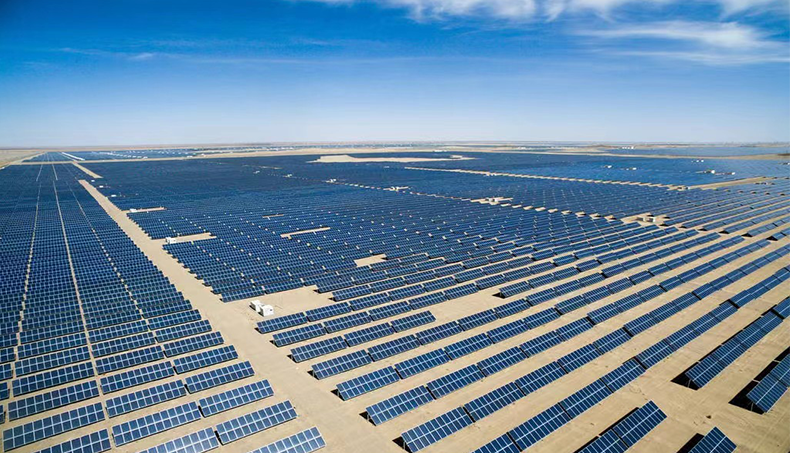

光伏發電

新能源汽車
