IFLS-600絕緣故障定位儀介紹
隨著電力系統的發展，越來越多的場合使用了不間斷的供電和安全性好的IT供電系統，IT系統特點——電源端中性點不接地或經大電阻接地，發生第一次接地故障時，接地故障電流僅為非故障相對地的電容電流，其值很小，不需要立即切斷故障回路，可以短時間內保證供電的連續性；當發生第二次接地故障時，就會發生短路，造成系統停電。因此IT需要安裝IMD(絕緣監測儀)，IMD可以在第一次接地故障時監測到系統絕緣性能下降，當絕緣性能下降到設定值時發出報警，提醒值班人員進行故障處理，避免第二次接地故障造成斷電。
如上圖IMD(絕緣監測儀)只能對IT系統整體的絕緣性能進行監測和預報警，當IT系統的用電設備很多或支路較多時，一旦發生接地故障，IMD只能定性判斷系統絕緣出現問題但不能確定是哪條支路或用電設備出現接地故障，也不能確定故障支路的數量。通常做法是系統停電，人工檢查每條支路，這種做法效率低、人員安全沒有保障、耗時長。
乾博電子IFLS-600絕緣故障定位儀不僅能夠?qū)T系統進行整體性絕緣監測，還能精確將故障定位到具體支路和故障支路數量，并將數據上傳給上位機或電腦。

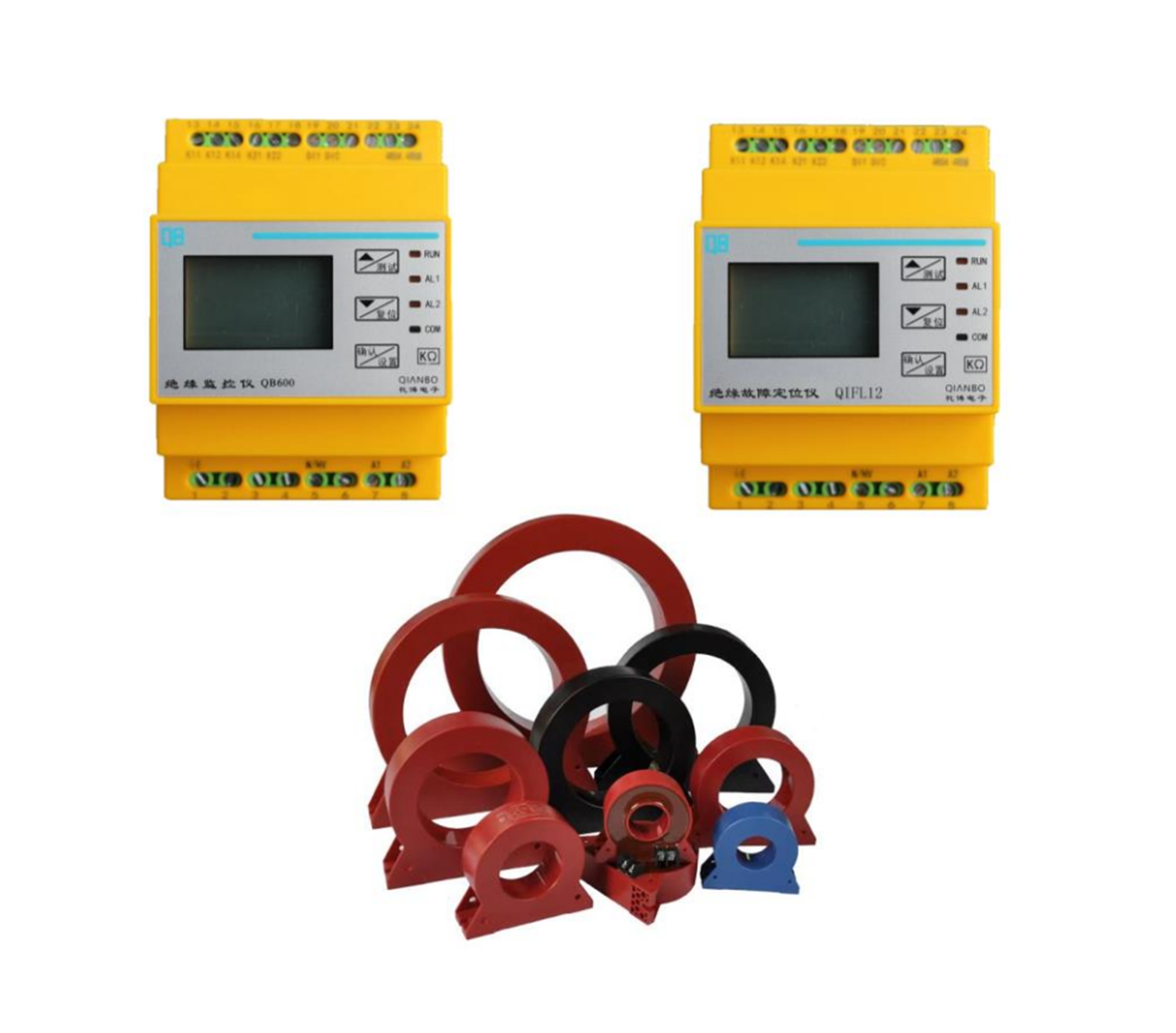

IFLS-600系統構成及功能

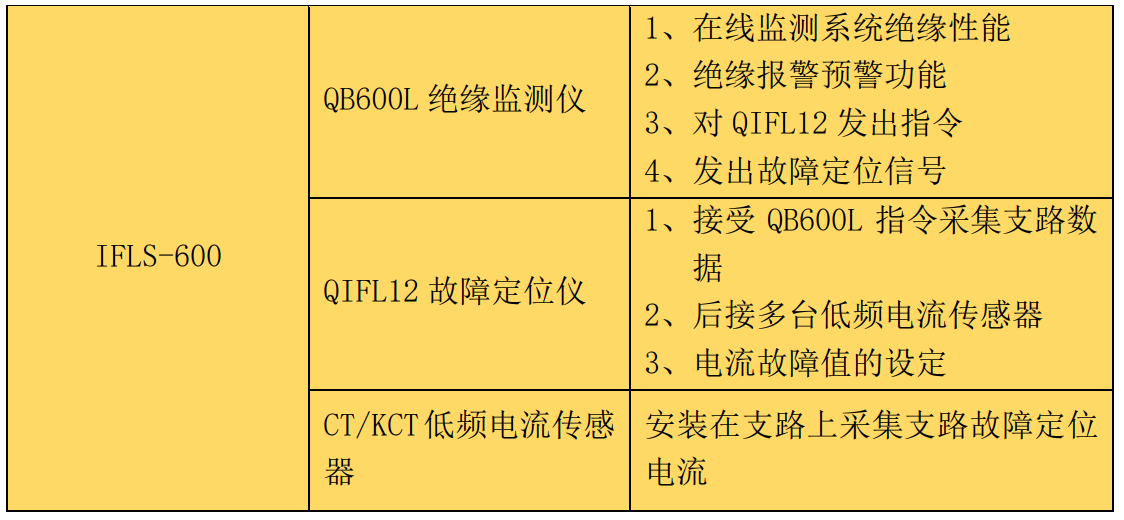

表一
IFLS-600工作原理

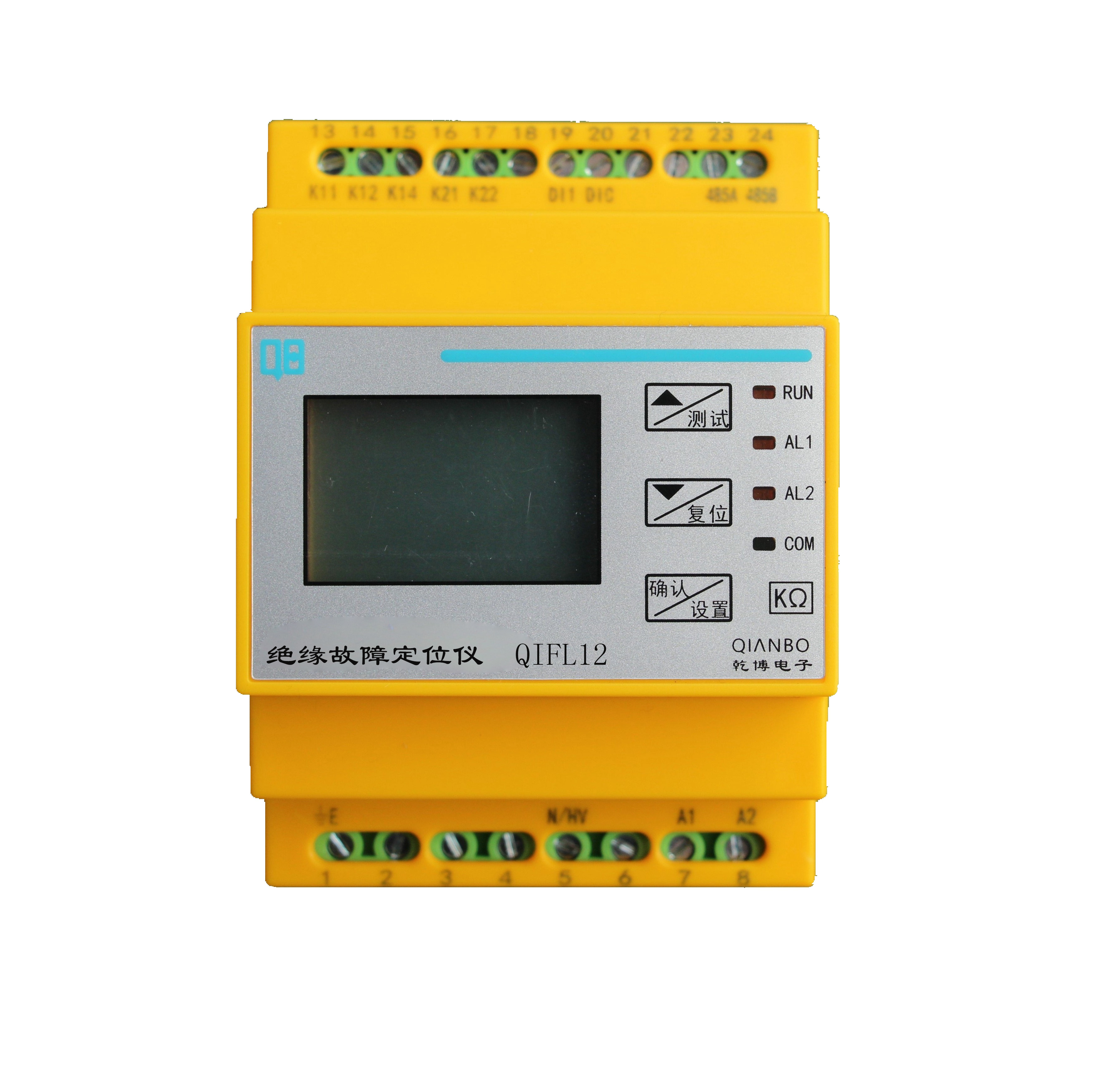

IT系統中，QB600L持續發出測量信號對系統進行在線絕緣監測，當?shù)谝淮纬霈F(xiàn)絕緣故障時且絕緣阻值小于QB600L絕緣監測儀預設的報警值時，QB600L發出報警信號傳給上位機，此時QB600L發出故障定位信號注入電網同時QB600L通過RS485通訊下達指令給QIFL12進行工作（無QB600L指令QIFL12處于待機狀態），QIFL12有多個接線端口可以接12臺高精度低頻電流傳感器，低頻電流傳感器安裝在系統每條支路上，這樣QIFL12可以采集到每條支路的故障定位電流，將采集的故障定位電流數據與預設的電流故障值對比，判斷出有問題的支路并將此數據通過RS485上傳給上位機或電腦待值班人員處理故障。
圖1

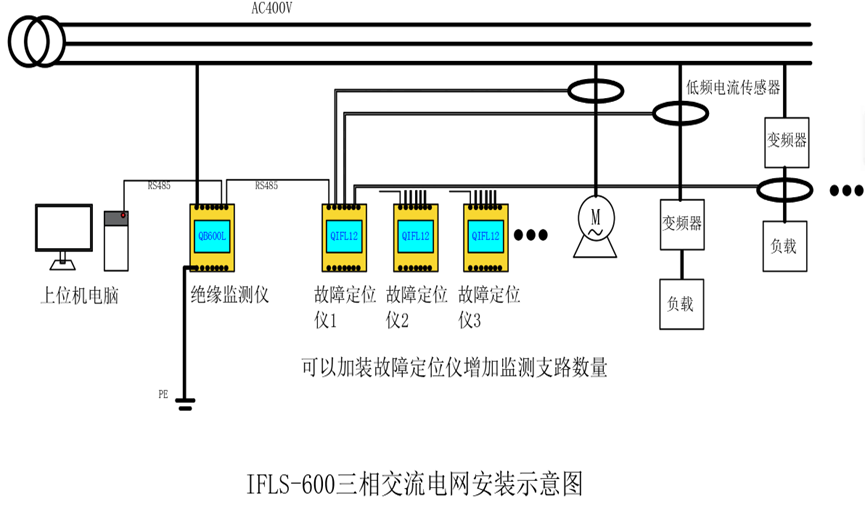

如圖1所示為IFLS-600故障定位系統接線示意簡圖。
注意:一個IT系統里只能允許一臺絕緣監測儀（QB600L）工作，兩臺或多臺絕緣監測儀工作會互相干擾，造成設備無法正常工作。
IFLS-600優勢
1、能夠在線監測IT系統整體絕緣性能
2、能夠監測IT系統每條支路的故障定位電流
3、能夠監測變頻器后的線路絕緣性能且不易發生誤動作
4、能滿足400V以下IT系統絕緣故障定位
5、能在三相、單相交流系統中使用
6、根據需求增加故障定位儀增加監測支路最多可以安裝16臺（可定制），安裝方便
7、能夠過濾掉電網中影響測量的干擾因素，使測量更穩定，定位更可靠

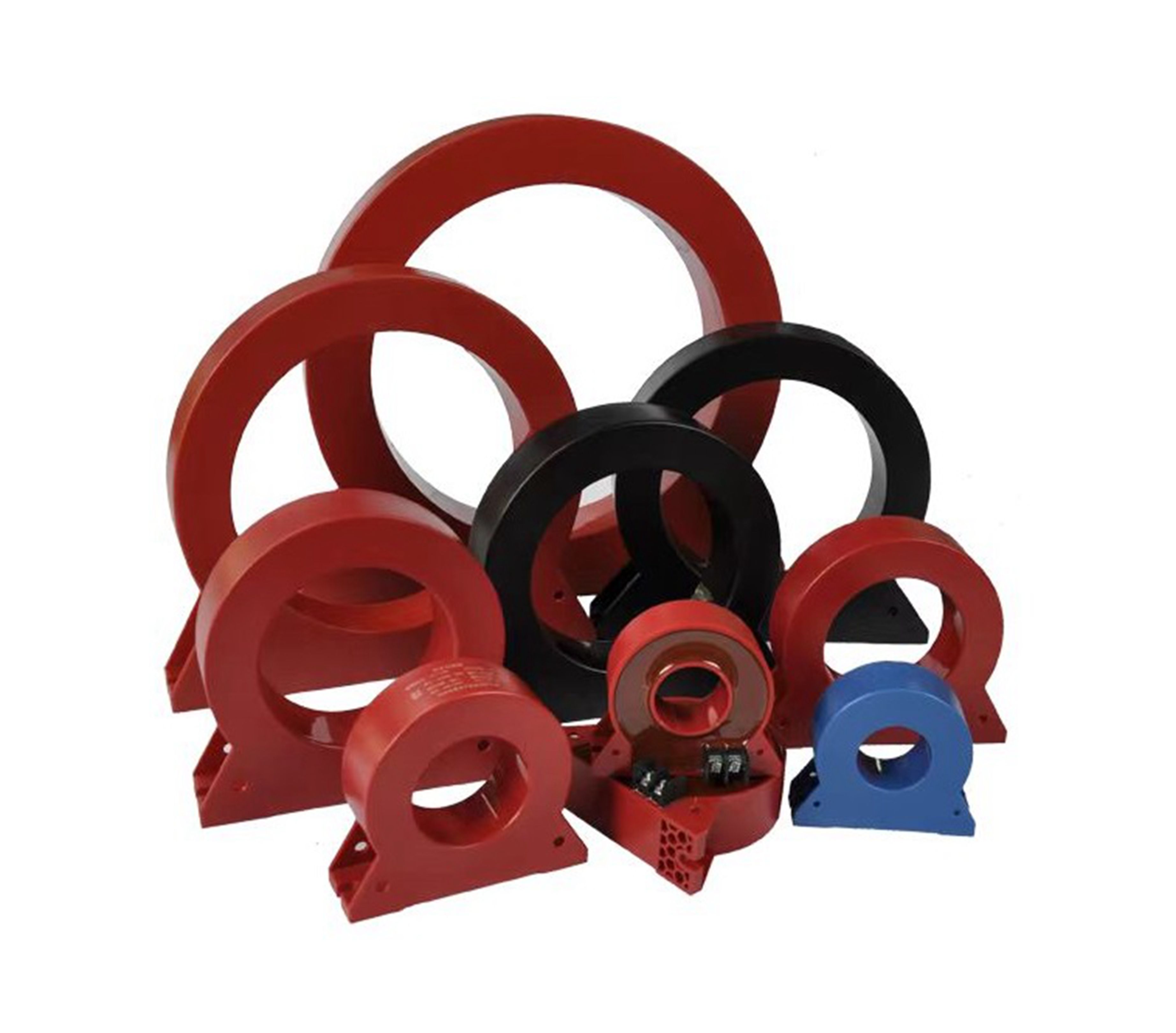

8、多種規格低頻電流傳感器可選
參考國標和行業準則
1、GB/T18216.8-2015/IEC 61557-8:2007
2、GB/T18216.9-2015/IEC 61557-9:2007
3、GB 16895.24-2005
4、GB 4793.1-2007《測量、控制和實驗室用電氣設備的安全要求》
5、IEC 61557-1、IEC 61810-2、IEC 61326-2-4
