礦山 6KV 不接地系統中的絕緣監測解決方案
行業痛點分析：
礦山 6KV 不接地系統的絕緣監測難題本質上是高電壓環境、消諧裝置干擾、復雜分布參數、嚴苛環境條件共同作用的結果，需要監測設備在測量原理、硬件設計、算法適應性和環境兼容性上實現多重突破，才能有效解決實時監測、精準測量和可靠預警的核心需求。
解決方案：
1.工作原理

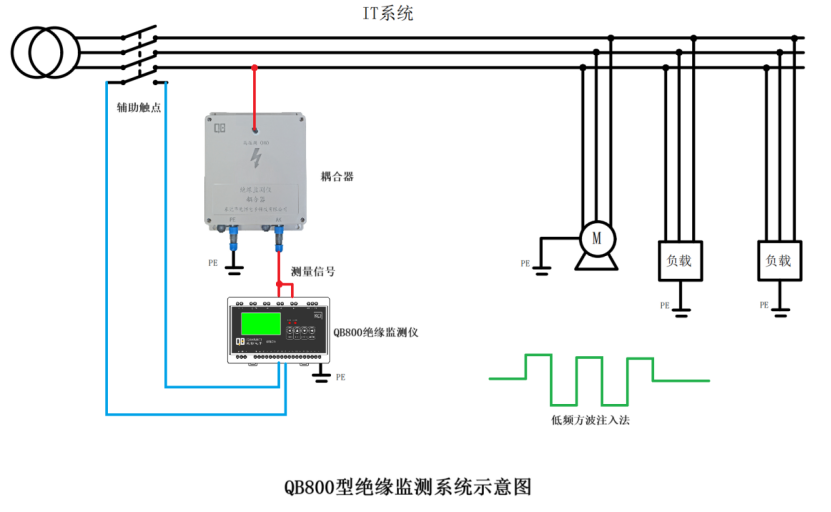

QB800 絕緣監測儀采用低頻脈沖方波注入法，這是實現精準絕緣監測的核心技術。其工作原理基于在 IT 系統（中性點不接地電網）中，通過向系統注入低頻脈沖方波信號，利用系統對地的絕緣電阻和分布電容形成回路，進而檢測回路中的電流或電壓變化，以此計算出系統對地的絕緣阻值。在某些礦山 6KV 不接地系統中，由于存在消諧電阻裝置，無法進行在線測量，技術人員巧妙地將主回路斷路器的輔助觸點連接到 QB800 儀表的使能端。當系統停電時，斷路器輔助觸點動作，觸發儀表開始工作。此時，儀表注入低頻脈沖方波信號，該信號經電感型耦合器降壓耦合后進入系統。
儀表通過微控制器記錄和測量疊加在系統上的微安級測量值，依據特定算法計算出絕緣阻抗值。在測量過程中，為確保測量的準確性和穩定性，可從設置菜單中選擇不同的測量條件，以適應系統因高泄漏電容、復雜運行工況等帶來的測量挑戰。
電感型耦合器利用電磁感應原理，將系統運行時的6KV 的高電壓降低到儀表可承受的安全范圍，避免高電壓對儀表造成損壞。
2.產品優勢
（一）精準測量
- 高分辨率：1KΩ 測量精度，敏銳捕捉絕緣電阻細微變化，提前預警故障隱患。
- 自定義閾值與遲滯：雙警報值（1kΩ~10MΩ）自由設定，配合遲滯功能，避免波動誤報，保障報警可靠性。
（二）功能豐富
- 寬電壓適配：標準支持 AC 800V/DC 1000V 以下系統，外接電感耦合器可適配 6KV 不接地系統。
- 多樣輸出：兩組獨立繼電器 + 4-20mA 模擬量（電壓可選），兼容自動化設備遠程監控。
- 測試與復位：支持內 / 外部檢測及故障復位，便于運維維護。
- 寬電源輸入：AC/DC 85-265V 或 DC 18-36V，適應礦山不穩定供電環境。
（三）操作簡便
- 人性化界面：背光 LCD 屏實時顯示絕緣電阻、泄漏電容等參數，昏暗環境清晰可讀。
- 極簡交互：INFO、TEST、RESET、MENU 四鍵操作，對應退出、上下移動、確認功能，降低操作門檻。
（四）通信高效
- 標準接口：RS-485 Modbus 協議，支持上位機實時監控狀態、歷史數據，實現遠程管理。
（五）安裝靈活
- 緊湊設計：DIN 導軌安裝，體積 135×89mm，重量≤0.6kg，適配礦山狹小電氣空間。
3.總結
QB800 絕緣監測儀憑借先進的低頻脈沖方波注入技術，結合其在精準測量、豐富功能、簡便操作、高效通信和靈活安裝等方面的優勢，完美適配礦山 6KV 不接地系統的特殊需求。它有效解決了因消諧器存在導致無法在線測量的難題，為礦山電氣系統的安全穩定運行提供了有力保障，是礦山絕緣監測的理想選擇。
