2025年7月，乾博電子助力某海上采油平臺搭建供電系統智能絕緣監測，海上采油平臺供電系統為不接地系統（IT系統），單相接地故障初期不影響供電，但長期運行將導致電網短路。
本次改造升級項目采用乾博絕緣故障定位系統IFLS-600，適用于海上采油平臺400V低壓盤，能夠做到“精準定位 + 智能分析 + 環境適配”。

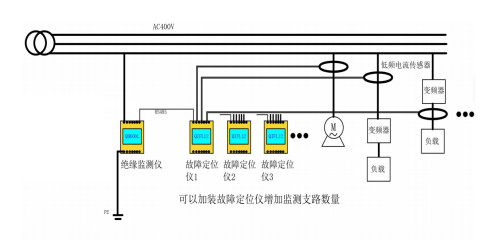

工作流程
- 監測主機向 IT 系統母排注入監測信號，通過 PE 形成回路，計算絕緣電阻值。
- 當絕緣故障觸發報警，主機發射定位電流，優先流經絕緣阻值最小回路。
- 故障回路 CT 檢測到電流，反饋至定位模塊，通過 RS485 傳輸至主機定位故障。
- 上位機實時顯示故障回路信息，支持?jǐn)?shù)據存盤與分析。
系統優勢：
1.精準定位故障回路，縮短處理時間，避免人工逐路排查。
2.適應高對地泄漏電容系統，支持工頻、變頻等復雜工況。
3.設備安裝維護便捷，開口式 CT 便于更換，減少現場操作成本。
4.實現 “監測 - 定位 - 分析” 一體化，提升供電系統穩定性。
本次改造升級方案通過 “絕緣監測+故障定位” 的一體化設計， 順利解決海上采油平臺低壓盤系統絕緣監測的各種痛點，為油氣生產連續供電提供技術保障，保證供電系統穩定運行。
