在線絕緣檢測儀在發電廠高壓電機中的應用
一、當前高壓電機絕緣檢測流程
運行人員依據“電力設備預防性試驗規程DL/T596-1996”的規定，在高壓電機不受電的情況下，用兆歐表對其電纜線及定子繞組進行絕緣電阻測試。
1.1 備用高壓電機定期退出備用狀態，運行人員進行絕緣電阻測 試，合格轉備用狀態，不合格處理（加熱）至合格轉備用狀態。啟用備用高壓電機前，運行人員必須對該電機的電纜及定子繞組進行絕緣電阻測試。
2 .2運行過程中的高壓電機綜合保護器實現對電機的綜合保護。運行過程中，利用零序互感器測量電機的電纜及定子繞組對地的泄漏電流，從而間接地反映電機的絕緣情況。二次側動作預值1A，一次側為100A，此電流為故障電流，真空斷路器跳閘保護高壓電機，同時將故障回路與母線分開。
二、絕緣檢測執行中存在的缺點
2.1 絕緣檢測工作及審批流程復雜工作量大而頻繁。每次開展絕緣電阻測試工作都要經過固有流程：開工作票——審批——做安全隔離措施——打開開關柜進行測試——恢復安全隔離措施——關閉開關柜——結票——報告?zhèn)髦吝\行值班人員。在電廠電機啟動過程中，運行人員開展此項工作的工作量較大。
2.2 備用狀態高壓電機，由于絕緣電阻測試結果不合格待處理（加熱）導致延誤投運。測試+處理的時間最短需12小時。因此，出現急需投運的備用高壓電機，投運后便由于絕緣電阻不合格而燒毀。
3.3 兆歐表測試絕緣電阻，測試時間短，不能實時反映備用高壓電機的絕緣演變過程。
2.4 中控室值班員只能從測試報告上得知設備狀態，沒有其它路徑。
2.5 投入運行的高壓電機隨著運行時間加長，定子繞組溫度不斷升高至額定溫度。繞組室內空氣變干燥，絕緣電阻值提高，相對穩定。但有時出現泄漏電流超限的情況而跳閘，造成運行人員很被動，立即啟用備用高壓電機。因為在電機運行過程中觀察不到其絕緣電阻劣化的過程，有時高壓電機服役時間長，且滿載運行導致繞組熱擊穿現象時有發生。
三、在線絕緣檢測儀實現的功能
3.1 在線絕緣檢測儀功能特點
用新技術實現絕緣在線監測技術，達到備用高壓電機全時間進行絕緣測試，測試結果在開關柜就地顯示，并通過RS485遠傳至DCS系統，運行值班人員在中控室直接觀察到高壓電機的絕緣狀態。運行高壓電機采用精密剩余電流互感器，對泄漏電流進行跟蹤測量，發現劣化趨勢立即采取措施，避免跳閘或燒毀事故的發生，同時YNY-10H絕緣檢測儀對吸收比進行實時測量，以判斷絕緣電機或絕緣電阻線是否受潮以及絕緣材料老化等特性。
采用乾博絕緣在線測量技術，避免不足，實現重要高壓電機全天監測，提高電機安全指標，從而提高系統運行的可靠性。
3.2 在線絕緣檢測儀適用范圍
YNY-10H在線絕緣檢測儀是一種專門用于測量高壓電機、變壓器、高壓電纜線等電氣設備絕緣電阻變化趨勢的儀器。絕緣檢測儀適用發電廠、鋼鐵廠、化工廠等常見的3kV、6kV、10kV高壓電力系統中的電氣設備中。
3.3 在線絕緣檢測儀工作原理

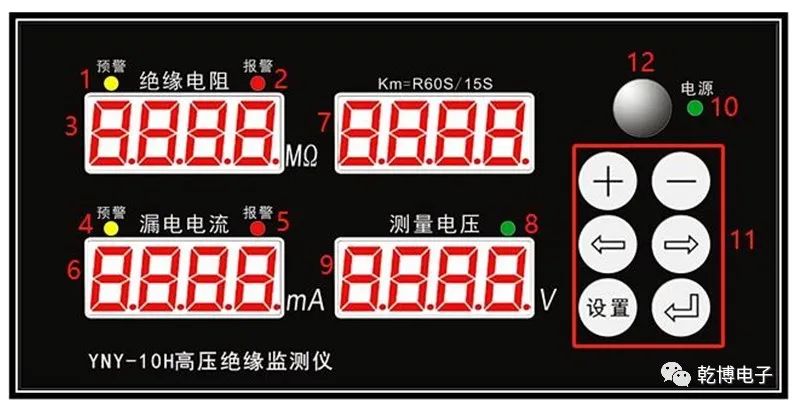

YNY-10H在線絕緣檢測儀產生2500V的直流電壓對電力系統與地之間的絕緣電阻進行測量，測量分為連續測量、間歇測量、手動測量3種方式。當高壓電機停電備用時，監控儀測量其絕緣電阻；當高壓電機投入運行時，監控儀測量其泄漏電流，捕捉絕緣劣化過程。下圖為在線絕緣檢測儀表信息和設置面板。
4.1 在線絕緣檢測儀組成

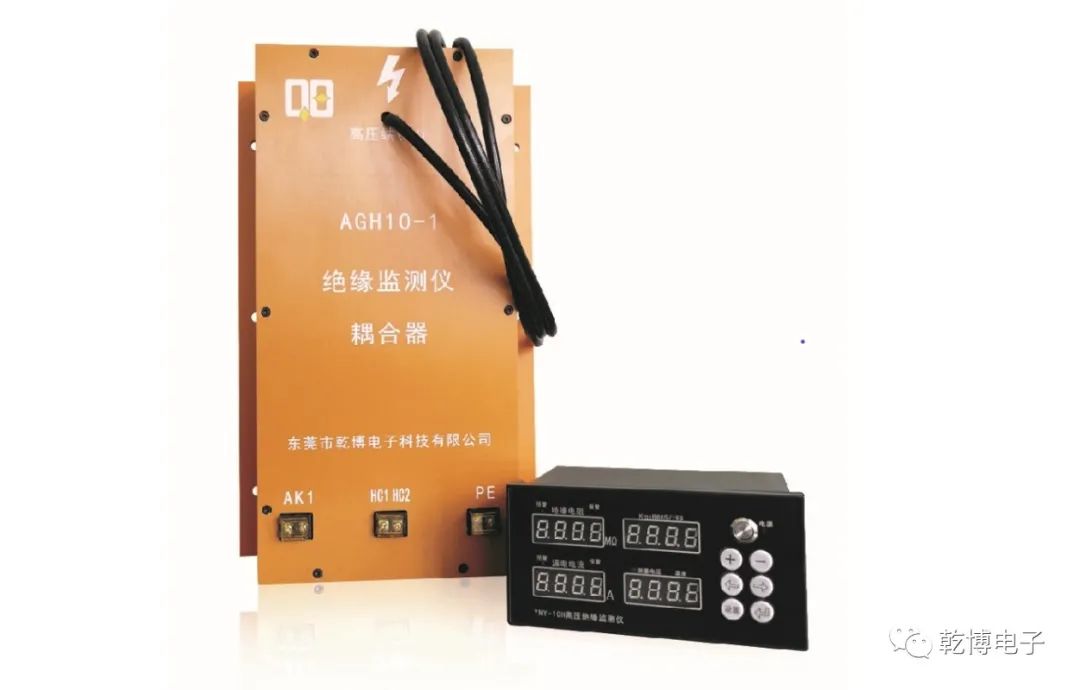

YNY-10H在線絕緣檢測儀由絕緣檢測儀表、耦合器組成，也可以根據需要配置剩余電流互感器和集中控制平臺等組成。
4.2 在線絕緣檢測儀安裝
在線絕緣檢測儀主要采用高低壓分離的結構設計，最大程度考慮安全，安裝主要分為二部分，耦合器主要安裝在高壓回路上，而絕緣檢測儀表統一通過儀表柜集中顯示。
五、在線絕緣檢測儀主要功能
在線絕緣檢測儀產生2500V直流高壓電通過高壓電阻，施加在高壓電機對地之間，在線、連續、高精度地完成其絕緣電阻的測量。檢測儀對母線上的高壓電機、變壓器或支路等電氣設備進行絕緣測量，見下圖：
在線絕緣檢測儀安裝在負載電動機開關柜內使電機真正處于熱備用狀態（冷態備用電機起到熱備用作用），絕緣檢測儀不間斷測量其絕緣電阻，發現問題及時處理?？擅馊忧叭斯び谜讱W表對電機進行絕緣電阻的測量，并確保絕緣良好的情況下隨時啟動高壓電機。高壓電機投入運行后，絕緣檢測儀測量其對地的泄漏電流。根據泄漏電流的增大幅值和增大斜率，捕捉電機絕緣劣化演變過程。運行人員進行有序地啟動備用電機，停止故障電機待檢修。在線絕緣檢測儀安裝在支路電纜線（架空線及絕緣子）與地之間施加2500V直流電壓，測量其絕緣狀況。電纜線長期埋入地下，由于腐蝕物質的侵蝕使其絕緣老化，架空線及絕緣子在長期日曬雨淋下使得絕緣下降，監控儀都能及時反映架空線及絕緣子的絕緣演變的過程。
六、結束語
現在大部分服役的發電廠，測量高壓電機絕緣性能的方法依舊是人工測量。人工測量方法存在諸多不足，隨著高壓絕緣在線監控儀的安裝、使用，彌補了老方法的不足。在線絕緣檢測儀不間斷的監測高壓電機的絕緣性能，避免了人工測量的繁瑣工作，節約了成本，提高了高壓電機的安全運行指標，確保發電廠更經濟、更高效地服務于社會。
