乾博電子QB800絕緣監測儀是針對復雜工業電網和傳動系統推出的大型絕緣監測儀表，用于實時在線監測電網對地絕緣性能。QB800 型絕緣監測儀采用低頻脈沖方波注入法可以可靠地、準確地監視交流、直流、交直流混合IT系統 （不接地系統）對地的絕緣阻值。由于各種應用、系統類型、操作條件、變速驅動器的應用，高系統泄漏電容等，測量技術必須能夠滿足不同的要求，以確保優化響應時間和相對不確定性。
井下泵絕緣監測儀應用

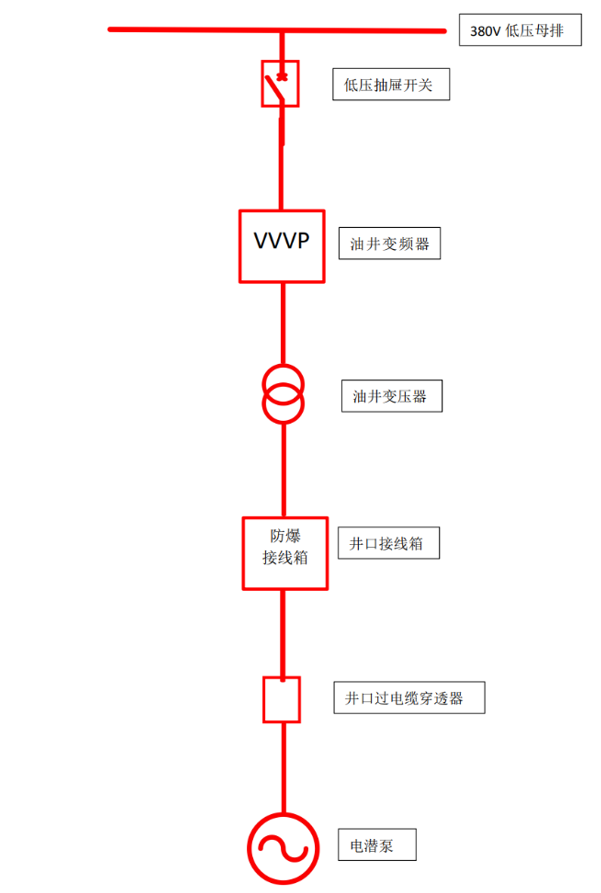

下圖是某油田低壓開關到電潛泵油井地面設備單線
圖中顯示380V電壓經過低壓抽屜開關經過變頻器經過變壓器將電壓升到2000V再經過電纜穿透器最后到電泵帶動電機工作，該供電系統為IT系統，電源側不接地，了解該設備工況后我們選擇QB800帶耦合器型號，QB800本身可以應用于800V以下的未接地系統，配上耦合器可以用于4600V以下的不接地系統。該型號能夠在線監測用電系統的絕緣情況。

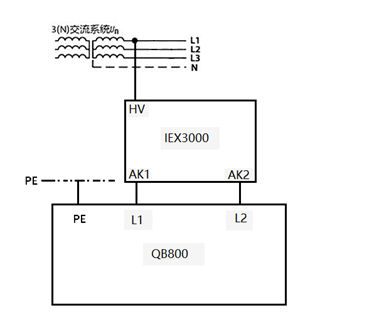

下圖為QB800帶耦合器接線圖
QB800有一個LCD顯示屏能夠直觀顯示系統電阻和電容，可設電阻預警值和電阻報警值。QB800全天候不停機進行監測，安全方便。該設備目前運行良好，監測數據和人工測試數據吻合，極大的簡化維護人員的工作量。
