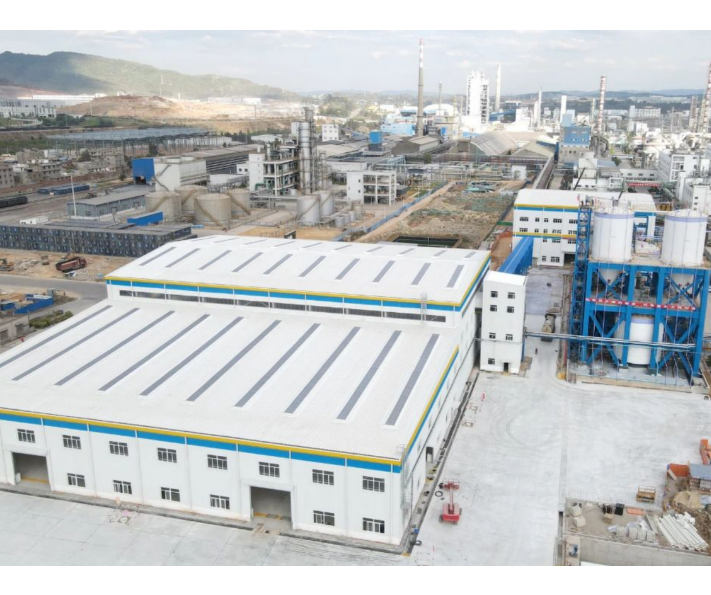

【圖片來源于中國化學二化建公眾號】

       云南天安化工有限公司（簡稱"天安化工"）是云天化集團旗下子公司，云天化集團是以肥料、玻纖及復合材料、化工新材料為主業的國有綜合產業集團，集團位列中國企業500強榜單第270位。為保障磷石膏無害化處理系統的配用電需求，云南天安化工計劃打造智能化變配電系統。

       為賦能云南天安化工智能化變配電站系統建設，乾博電子為該系統提供了在線絕緣監測技術，既實現了無人值守的創新，對現場絕緣的狀況進行監測和信息采集，又實現了對現場6kV和35kV高壓柜中設備的控制、保護。

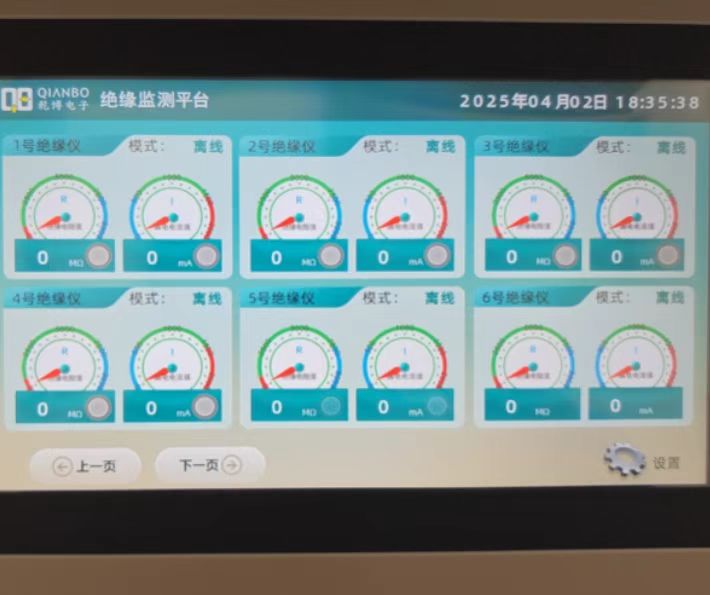

中控屏

       絕緣監測裝置是變配電站 “狀態監測與故障預警” 體系的核心組成部分，絕緣監測裝置可對系統中部分高壓電網的絕緣狀態進行全面監測，實時監測電力系統中絕緣狀態的變化，及時發現潛在的絕緣故障，防止因局部絕緣故障引發停電事故，從而保障電力系統的安全、穩定運行，確?；どa(chǎn)的穩定運行。

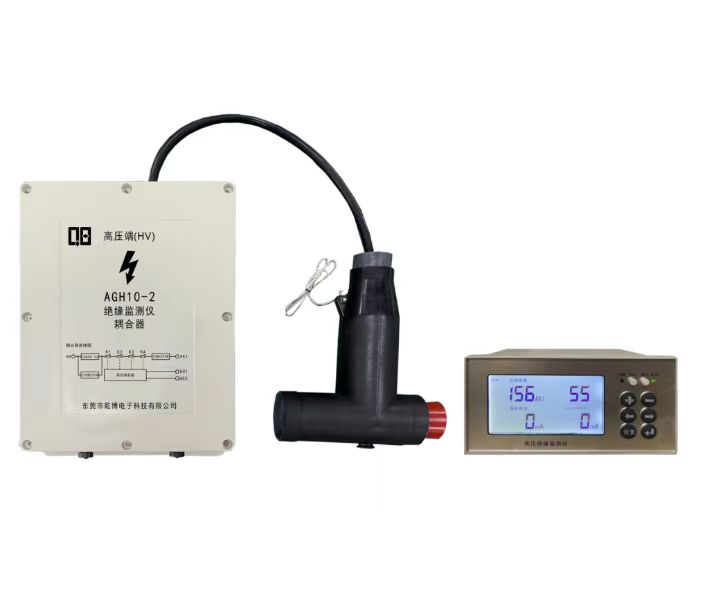

QB100H產品圖

       在此次變配電站項目改造升級中，系統使用的絕緣監測產品是QB100H高壓絕緣監測儀，該產品采用直流高壓注入法對電纜或電機繞組等進行絕緣測量，測試電壓為DC2500V，儀器與電路接觸器或斷路器輔助觸點聯鎖控制，實現電機回路通電時絕緣監測儀退出監測與電網分離，線路斷電時絕緣監測儀自動開始對線路進行絕緣監測，同時為保護電網線路和絕緣監測儀主機，絕緣監測儀通過特定耦合器接入電網高壓母線，實現高低壓隔離。

       QB100H高壓絕緣監測儀是參照國家電網《GB/T 20112-2015 電氣絕緣系統的評定與鑒別》《GB/T 24343-2009 工業機械電氣設備 絕緣電阻試驗規范》等核心標準設計，符合電氣設計原理，能夠?yàn)殡娋W(wǎng)提供準確穩定的絕緣阻值監測。
