近年，國內外關于化工廠因電氣設備原因發生火災、爆炸，并造成較大人員傷亡和財產損失等事件常見諸于各大媒體和平臺，根據后續調查的結果公布來看，很大一部分原因是因為線路絕緣老化、電氣或電機絕緣故障導致。因此化工廠電氣設備絕緣性能的預防性監測在日常運維和電氣保養方面至關重要，但因為當前化工廠的電機絕緣性能預防性監測依然采取傳統的監測方式，程序復雜，工作難度大，操作人員危險性高，因此在電機絕緣監測的頻率和次數能省就省，給生產帶來了不小的安全隱患。這篇文章是乾博電子依靠在電機預防性絕緣監測方面的經驗和智能化的電機絕緣監測解決方案向行業分享如何實現對電機絕緣的預防性監測，完善化工廠現有監測流程，降低預防性監測的工作量，提高預防性監測的智能化水平。
依據“電力設備預防性試驗規程DL/T596-1996”的規定，在電機或電機不受電的情況下，用兆歐表對其電纜線及定子繞組進行絕緣電阻測試。因此開機前通過人工搖表（兆歐表）檢測電機的絕緣性能成為化工廠維護檢修的重要操作規程之一，而絕緣檢修規程要求必須確保每4周必須檢測一次，在多雨季節，絕緣檢測將會縮短到每周或每2周一次。
針對電機啟動前進行的絕緣檢測規范中，每次開展絕緣電阻測試工作都要經過固有流程：開工作票——審批——做安全隔離措施——打開開關柜進行檢修——恢復安全隔離措施——關閉開關柜——結票——報告?zhèn)髦吝\行值班人員。在電機啟動過程中，流程完成下來至少需要2小時以上，而且在檢修環節的拆線端子和安裝端子也需要花不少時間，一旦在檢修過程中出現突發情況，時間可能會更長，因此運行人員開展此項工作的工作量和工作強度很大。
此外，在電機工作運行期間，需要利用零序互感器測量電機或電機的電纜及定子繞組對地的泄漏電流，從而間接地反映電機的絕緣情況。
智能高壓絕緣檢測儀技術應用
1 智能高壓絕緣監測技術減小工作強度，縮短運維時間
針對化工廠常見的工作強度大，設備維護流程復雜等問題，用新技術實現絕緣在線監測技術，達到電機全時間進行絕緣測試，成為化工廠運行人員的核心需求之一，根據客戶采用了YNY-10H高壓在線絕緣監測儀的用戶體驗：只需在備用電機開機前在信息集控中心對電機絕緣數值進行讀取并能判斷電機是否具備開機條件，即使不放心，也只需要到電柜室進行二次確認數據就可以，無需進行上述的復雜流程，也無需對電機的接線端子進行拆裝，整個絕緣檢測時間不超過10分鐘，加上泵機開機的準備工作，一般30分鐘就可以解決，極大的優化了電機檢修的工作流程，降低了操作人員的勞動強度，提高的工作效率。因此采用乾博電機絕緣在線監測技術，避免常規設備維護中的不足，實現重要高壓電機的全天監測，提高泵機的安全指標，從而提高系統運行的可靠性。
2 智能高壓絕緣檢測儀技術便于數據采集和運維管控
數據采集和處理技術是整個化工廠信息化系統的基礎，主要承擔著化工廠信息的采集和數據處理功能。因此高壓在線絕緣檢測儀在化工廠的絕緣檢修環節的引入，依靠乾博電子的Co-Plat絕緣監測控制系統集中進行管理，并通過通訊技術或其他信息鏈接與企業內部整個信息化系統進行并網。從而改變了傳統的人工兆歐表測量電機絕緣的粗放的勞動作業方式，改變了傳統電機絕緣檢測工作脫離于企業的整體信息化管理之外，因此YNY-10H在線絕緣檢測儀成為智能化工廠等信息化建設不可或缺的設備。

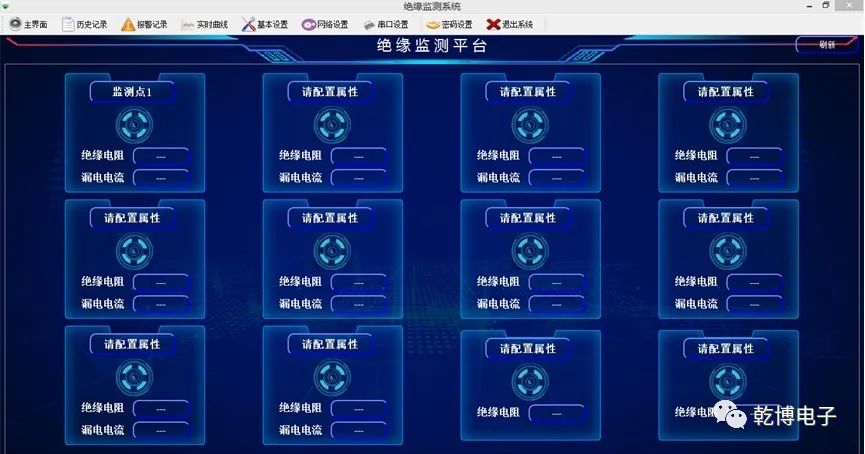

YNY-10H的絕緣檢測儀的數據展示和輸出相比傳統的手動兆歐表有更高的智能化水平，人工操作兆歐表需要不僅需要有專業的電氣知識和操作技能，同時針對兆歐表輸出值也需要豐富的經驗進行判斷電機的絕緣性能，而且傳統兆歐表也不能實現預警和報警功能，對高壓電機絕緣性能狀態無法實現連續性，而在線絕緣檢測儀則完全解決了上述問題，絕緣監測控制系統通過曲線的形式直觀的表現電機絕緣電阻值和漏電電流的狀態，下圖是YNY-10H在線絕緣檢測儀實施監測的數據曲線圖。
YNY-10H在線絕緣檢測儀操作上也較為智能，能夠根據客戶現場需要分為連續測量、間歇測量、手動測量3種方式。當高壓電機停電備用時，監控儀自動測量其絕緣電阻；當高壓電機投入運行時，監控儀自動退出絕緣電阻測量，但對實時監測泄漏電流，捕捉絕緣劣化過程。
通過直觀的數據讀取，預警值和報警值的設定，幫助設備運維人員更加省心、安全管理高壓電機設備。
高壓絕緣監測的功能需求
1 基本功能：

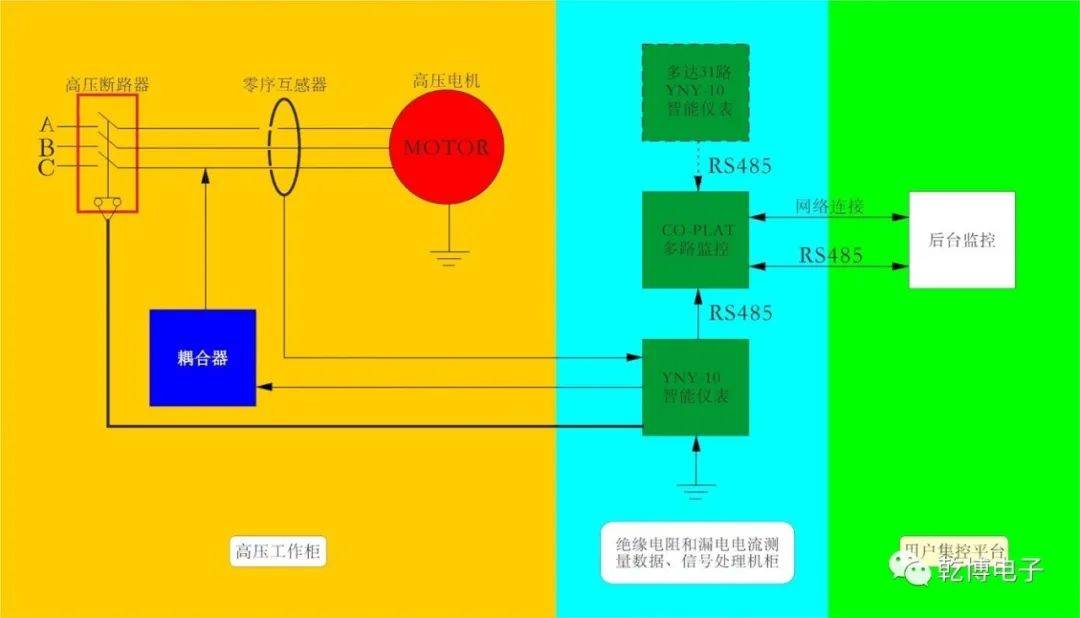

在線絕緣檢測儀產生2500V直流高壓電通過高壓電阻，施加在高壓電機對地之間，在線、連續、高精度地完成其絕緣電阻的測量。監控儀對母線上的高壓電機、變壓器或支路等電氣設備進行絕緣測量，見下圖：
★絕緣監測儀在電機停機時不間斷對電機繞組進行絕緣監測；
★電機工作時能對電機回路進行剩余電流監測；
★ 檢測儀與電機開關進行連鎖控制自動切換工作狀態；
★ 支持在線絕緣電阻監測工作模式；
★ 提供 1 路 RS485 通訊信號，標準 Modbus_RTU 協議；
2 高級功能：
依靠Co-Plat絕緣監測控制系統，能夠?qū)?1臺設備進行集中管理和控制，并實時顯示絕緣電阻值、漏電電流的運行曲線，并能夠進行預警、報警處理，并記錄相關的工作日志。對于后期有智能分析和智能預警系統需求的化工廠可以進行智能預警和智能分析判斷絕緣性能變化。
3 安全性：
電機的安全運行是化工廠能夠正常工作的前提，因此乾博高壓絕緣監測方案在產品開發前，并將安全作為最重要的考量，在安全性方面，我們主要通過如下手段確保客戶的使用。
首先，在絕緣檢測儀的設計上，采用了高低壓分離結構，通過耦合器與高壓部分連接，通過多級降壓后與操作和顯示儀表連接，確保客戶對在線絕緣檢測儀表進行安裝、設置、操作等工作時，不用擔心因儀表損壞或操作失誤導致的高壓觸電事故。
其次，在多個電路部分采用了允余設計，并在實際老化及破壞性試驗中，比行業標準高出一倍的耐壓水平。同時YNY-10H在耦合器端增加了特殊設計，即使在極端情況下，發生高壓擊穿，通過我們特殊設計結構，也能保證操作人員的安全。
另外，在高壓絕緣檢測儀行業內，YNY-10H是國內少數通過國家級實驗室第三方檢測報告的產品，在安全設計和產品性能上具備很高的指標水平。
最后，YNY-10H高壓在線絕緣檢測儀在公司質檢端，在公司內部的帶機質檢測試，并模擬客戶現場使用環境，測試時間超過3天以上。
