以前的船舶的動力來源都是柴油發動機，船上電力系統都是AC380V或AC440VIT系統，隨著電池技術的發展，電動機替代柴油發動機成為可能，現在已經有部分新能源船舶用電動機取代傳統動力，新能源船舶一般使用DC650V-DC750V直流IT電網系統。
為了讓IT系統正常穩定運行，技術人員通常給系統配備在線絕緣監測儀（IMD）,IMD能夠全天候?qū)崟r(shí)監測電網絕緣性能，測得值與IMD事先設置好的預報警值對比，判斷是否報警輸出。但是IMD只能對IT系統整體絕緣性能監測，并不能找出系統中絕緣問題支路，支路少時可以人工查找解決，支路很多多達幾十上百條時靠人工檢查費時費力、效率低下、檢修過程器材損耗人員安全都是問題，尤其是大型船舶艙室多而小、支路多而密工程量可想而知，而且船舶內濕度高、局部高溫、酸堿高鹽、細菌環境比陸地惡劣很多，這樣會加快電設備器材線纜被腐蝕的速度導致使用壽命大大縮短，電力系統出現絕緣故障的概率也會極大增加。所以船舶電力系統支路多且復雜，環境惡劣易出問題，大多絕緣問題只能被動處理不能主動發現。

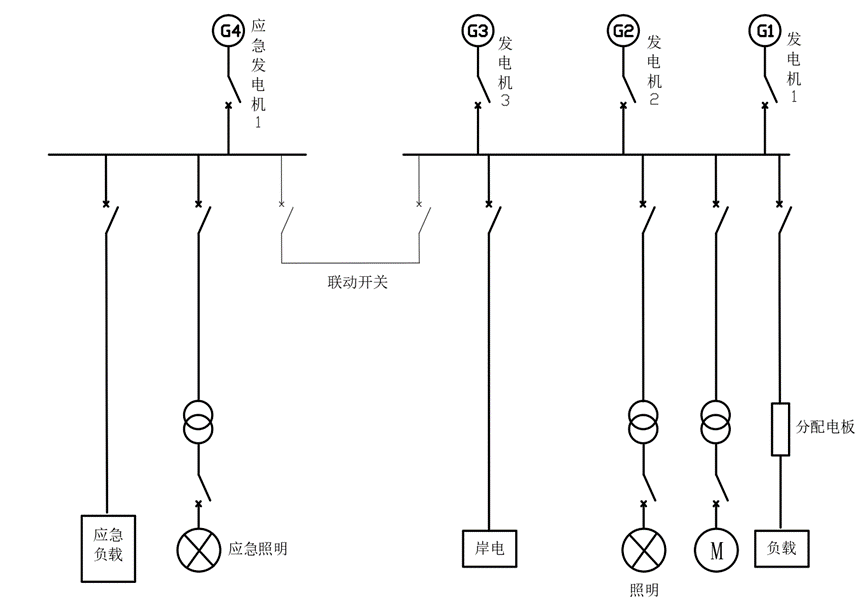

傳統船舶電網示意圖
解決方案
針對大型船舶的復雜電力系統維護，乾博電子開發了IFLS-600絕緣故障定位系統，該系統能夠可以用于AC400V（可根據需求定制）的船上電網，對整個船舶電網母線、支路進行監測，不留死角，能夠主動發現絕緣問題定位問題支路和負載，可以大大減輕運維人員工作量。

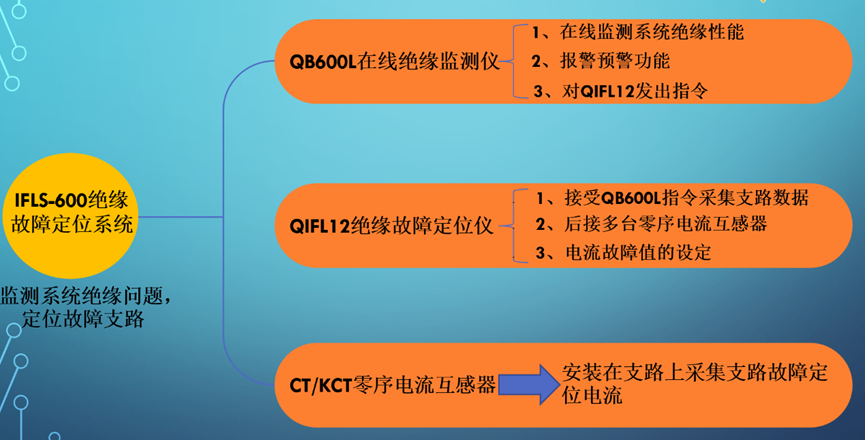

IFLS-600絕緣故障定位系統介紹
1、QB600L絕緣監測儀安裝在IT系統中可以對整個系統進行實時絕緣監測，一個IT系統只能裝一臺QB600L,船上有幾個IT系統就裝相應數量的QB600L。還能能夠發出故障定位電流，電流值很小不會對人造成傷害。
2、QIFL12絕緣故障定位儀不能單獨工作，需要QB600L發現絕緣問題后通過RS485下達指令才會工作采集故障定位電流，QIFL12有12條采集支路能夠監測12條支路或負載，每條支路都可自行設置報警電流。
3、CT/KCT低頻電流傳感器上端與QIFL12連接，安裝在IT系統支路或負載出線柜處，可以采集QB6OOL發出的故障定位電流。

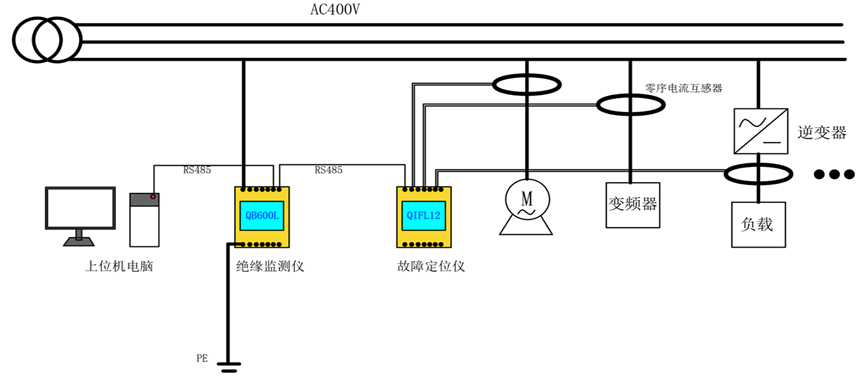

下圖為IFLS-600接線示意圖
QB600L后可接16臺QIFL12,QIFL12有12條監測通道，一個IFLS系統可以監測192條支路，船上艙室多、負載多、照明多，每個負載、艙室、照明都可以裝上CT/KCT低頻電流傳感器進行監測和定位。
IFLS-600特點
1、能夠在線監測 IT 系統整體絕緣性能
2、能夠監測 IT 系統每條支路的故障定位電流
3、能夠監測變頻器后的線路絕緣性能且不易發生誤動作
4、能滿足 400V （可定制1000V）以下 IT 系統絕緣故障定位
5、能在三相、單相交流系統中使用
6、根據需求增加故障定位儀增加監測支路最多可以安裝 16 臺（可定制），安裝方便
7、船舶用電設備多且雜，會對絕緣監測產生干擾，IFSL-600能夠過濾掉電網中影響測量的干擾因素，使測量更穩定，定位更可靠
8、多種規格低頻電流傳感器可選
9、實現絕緣監測智能化替代人工進行監測定位工作，減輕運維負擔
10、傳統船舶和新能源船舶電網都能使用
